Bande TD02 C17200 0.25mmx8.2mm de cuivre de béryllium dur du cube 2 en 1/2

État de cuivre 1/2 de la bande CuBe2/C17200 0.25mm*8.2mm de béryllium dur (TD02)

Description normale de produit :

Nom de produit : Bande de cuivre de béryllium

Spécifications produit : CuBe2/C17200 0.25mm*8.2mm

État : 1/2 dur (TD02)

Marque de produit : ® de CUBERYLLIUM

Le ® de CUBERYLLIUM fabrique le béryllium de cuivre en plusieurs compositions distinctes. Ces ranger dans deux catégories : alliages choisis pour de haute résistance (alliages 172 173 170) et alliages choisis pour la conductivité élevée (alliages 751 750 741). Également alliage principal d'approvisionnement : CuBeryllium-200 ; CuBeryllium-275) ; CuBeryllium-350 et Cuberyllium-400 à l'usine globale.

®-172Cube2égalementappeléde CUBERYLLIUM--(CDA172)le cuivre du bérylliumC17200 est l'alliage de cuivre le plus généralement utilisé de béryllium et est notable pour son plus de haute résistance et dureté comparés aux alliages de cuivre commerciaux. L'alliage C17200 contient approximatif. 2% de béryllium et réalise sa résistance à la traction finale peut dépasser 1360Mpa, alors que la dureté approche Rockwell C45. En attendant, la conductivité électrique est un minimum de 22% SIGC en état entièrement âgé. C17200 montre également la résistance exceptionnelle à la relaxation en contrainte aux températures élevées.

Composition chimique :

Remarque : Égal plus de cuivre d'additions 99,5% mn.

Propriétés physiques typiques de CUBERYLLIUM 172 :

Humeur commune que nous assurons :

Technologie clé de cuivre de béryllium (traitement thermique)

Le traitement thermique est le processus le plus important pour ce système d'alliage. Tandis que tous les alliages de cuivre sont durcissables par le travail à froid, le cuivre de béryllium est unique en étant durcissable par un traitement thermique simple de basse température. Il implique deux étapes de base. Le premier s'appelle recuit de solution et le deuxième, la précipitation ou le durcissement par vieillissement.

Recuit de solution

Pour l'alliage typique CuBe1.9 (1,8 - 2%) l'alliage est chauffé entre 720°C et 860°C. en ce moment le béryllium contenu « est essentiellement dissous » dans la matrice de cuivre (alpha phase). En éteignant rapidement à la température ambiante cette structure de solution solide est maintenue. Le matériel à ce stade est très mou et malléable et peut être aisément froid fonctionné à côté du dessin, formant le roulement, ou le titre froid. L'opération de recuit de solution fait partie du processus au moulin et n'est pas typiquement employée par le client. La température, temps à la température, éteignent le taux, grosseur du grain, et la dureté sont tous les paramètres très critiques et sont bien controlée par ohmalloy.

Durcissement par vieillissement

Le durcissement par vieillissement de manière significative augmente la force de matériel. Cette réaction est généralement effectuée aux températures entre 260°C et 540°C selon l'alliage et les caractéristiques désirées. Ce cycle fait précipiter le béryllium dissous comme phase (gamma) riche de béryllium dans la matrice et aux joints de grain. C'est la formation de ce précipité qui cause la grande augmentation de la force matérielle. Le niveau des propriétés mécaniques atteintes est déterminé par la température et le temps à la température. Il devrait identifier que le cuivre de béryllium n'a aucune caractéristique de vieillissement de température ambiante.

Tolérance standard

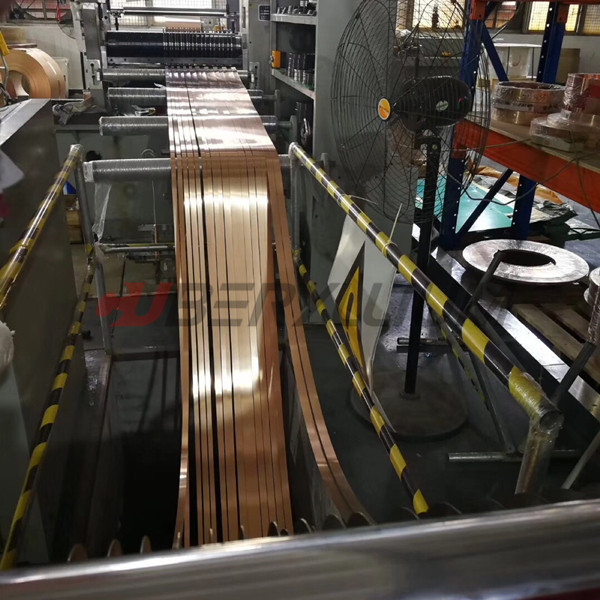

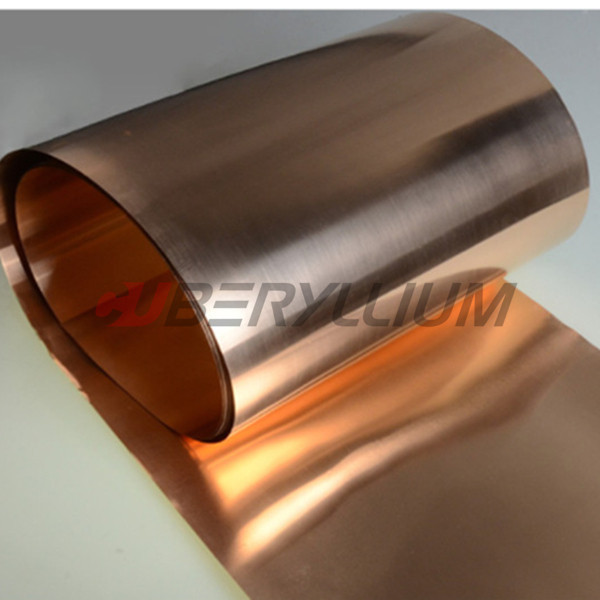

Photos de produit :

Application

Nos alliages combinent une gamme des propriétés ont en particulier adapté à répondre aux exigences harassantes de beaucoup d'applications en des véhicules à moteur, électronique, aéronautique, Oil&Gas, montre, industries électrochimiques, cuivre de béryllium etc. est très utilisé dans ces domaines comme ressorts de contact dans diverses applications comme des connecteurs, des commutateurs, des relais, etc.

FAQ :

Q1 : Pourriez vous produire la bande d'en cuivre de béryllium par le processus durci par moulin.
A1 : Oui, nous pourrions produire AM (TM00), 1/2HM (TM01) .HM (TM04) XHM (TM06) XHMS (TM08). , nous sommes la seule usine pourrions faire durcissons la bande en Chine.

Q2 : Ce qui est les avantages le cuivre de béryllium de CUBERYLLIUM®.
A2 : 1 : Le plus grand poids de bobine a pu être la portée 1200kg/Coil

2 : Nous sommes la seule personne qui fondant par le four semi-continu de vide.

3 : Surface polissant plus loin pour les clients supérieurs.

Q3 : Pourquoi vous fondant par le four semi-continu de vide.
A3 : A pu être obtenir le lingot moulé sans gaz, une plus petite ségrégation, amélioration de grain

Q4 : Quelles sont les conditions de paiement ?
A4 : Nous acceptons T/T, L/C, Paypal etc. Il peut être négocié quand la quantité est différente.
